Композитные лотки и водоотведение

Система водоотведения Monsterlot для мостов, дорог и насыпей: лотки, приёмники, переливы, заглушки, тройники и кронштейны.

Состав системы и раскладка трассы

Позиции и длины секций — из каталога Дипчел
Сечение NCC-H-25.35.060 · подвесной, верх открытый
Система: два ряда, прямые и сливные секции, заглушки и кронштейны

Открыт пример расчёта: лоток NCC-H-25.35.060, трасса 10 м в один ряд, один сливной участок. Замените значения на свои — расчёт пересчитается. Результат предварительный: комплектность и схему подтверждает конструктор.

Обозначение читается по ТУ 2296-032-38276489-2016, лист 2: H — подвесной лоток (мосты, фасады), L — лежачий, для насыпей и откосов; первое число — ширина внутреннего сечения в сантиметрах, второе — высота, третье — площадь внутреннего сечения в м². Сходится из них только третье. По чертежам завода у 25.35.060 внутренняя ширина корыта 199,9 мм, а не 250; у L-22.31.073 ширина по верху 319 мм — это второе число, а не первое. Размер под проект берите из чертежа или прайс-листа, а не из кода.

Раскладка трассы 10 м

Целых секций, шаг 3 м
3
Секции под подрезку
1 · добор 0,35 м по концам ряда
Сливные секции, 673 мм
1
Кронштейны S2
8
по 2 на секцию при шаге 1500 мм
Заглушки
4 (большая и малая на каждый конец ряда)
Длина трассы
10 м на ряд набирается точно: остаток уходит в подрезку

Как набирается трасса

Добор по концам
Добор 0,35 м набирается подрезкой крайней секции по месту: она уже посчитана в общем числе, лишних секций под добор не требуется. Трасса набирается точно в 10 м.
Шаг секции
Заводская длина прямой секции 3100 мм, фланцевая зона 120 мм: в сборке секция заходит в раструб предыдущей, поэтому её вклад в длину трассы — 3000 мм.
Подрезка
Рез ведётся УШМ, зона реза закрывается смолой, рёбра жёсткости резать нельзя, зона фланцевого соединения не изменяется. Длину подрезанной секции согласуйте с монтажниками.
Что назначает проект
Раскладка дана для прямой трассы. Повороты, тройники, компенсаторы, анкеровку и уклон назначает проект.

Спецификация

ПозицияАртикулКол-воЦенаСуммаВ корзину
Водоотводный лоток Monsterlot NCC-H-25.35.060-3TR/3TL
монтажный шаг 3000 мм		 20191 3 шт 51 900 ₽ 155 700 ₽
Водоотводный лоток Monsterlot NCC-H-25.35.060-3TR/3TL
добор 0,35 м по концам ряда, подрезка по месту		 20191 1 шт 51 900 ₽ 51 900 ₽
Лоток сливной Monsterlot NCC-H-25.35.060-3DR/3DL
по числу точек слива из исходных данных		 20194 1 шт 19 800 ₽ 19 800 ₽
Заглушка левая большая Monsterlot NCC-H-25.35.060-CLL
по одной на каждый конец левого ряда		 20196 2 шт 12 750 ₽ 25 500 ₽
Заглушка левая малая Monsterlot NCC-H-25.35.060-CLS
по одной на каждый конец левого ряда		 2025005 2 шт 12 750 ₽ 25 500 ₽
Кронштейн S2 Monsterlot NCC-H-25.35.060-S2
по два на секцию при шаге 1500 мм		 20193 8 шт 16 200 ₽ 129 600 ₽
Итого по ценам каталога на сегодня 408 000 ₽

Цены с НДС 22 %, без доставки и монтажа. Тройники, переливы, приёмники и компенсаторы в раскладку не входят: их число и места назначает проект.

Типоразмер
NCC-H-25.35.060
Размеры по чертежу
внутренняя ширина корыта 199,9 мм, корпус без полки 210 мм, тыльная стенка 350 мм, полная высота 500 мм, дно — дуга Ø155 мм чертежи НЦК NCC-H-25.35.060-C_S и ЦРНС.305112.200.023СБ
Наружные размеры
363 × 500 мм ширина × высота, прайс-лист НЦК 01.01.2026 «Композитные водоотводные лотки Monsterlot»
Длина и масса секции
3100 мм · 18,5 кг
Площадь сечения
0,06 м²
Позиций в системе
26
Назначение
мост, фасад, площадка

Цвет — RAL 7040 или без окраски.

Прямая секция 3100×363×500 мм массой 18,5 кг, фланцевая зона 120 мм. Есть исполнение без полки: 3100×210×500 мм, 16,1 кг. Монтажный шаг в сборке — 3000 мм.

Количества посчитаны для прямых секций, сливов, заглушек и кронштейнов. Тройники, переливы, приёмники и компенсаторы ставятся в узлах, которые назначает проект.

Прямые секции

Сливные секции

Узлы поворота

Заглушки

Крепление

Карнизные планки

Водоотводные лотки: объект и изделие

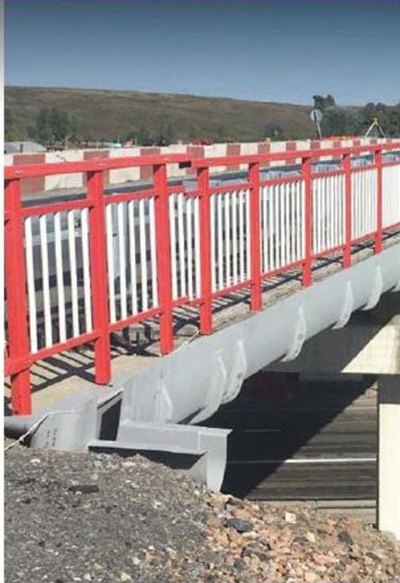

Водоотводные лотки на мостовом сооружении
Водоотводные лотки на мостовом сооружении · фотография объекта
Секция водоотводного лотка на ровном фоне: полукруглое русло и рёбра жёсткости по бортам
Секция лотка · изображение изделия

Как соединяются секции

NCC-H-25.35.060: раструбная система против течения по проектному чертежу; фланцевая зона 120 мм.

Стык выполняется на болтах или вытяжных заклёпках с клеем-герметиком; крепёж и герметик входят в стоимость изделия. Величину нахлёста задаёт проектная документация.

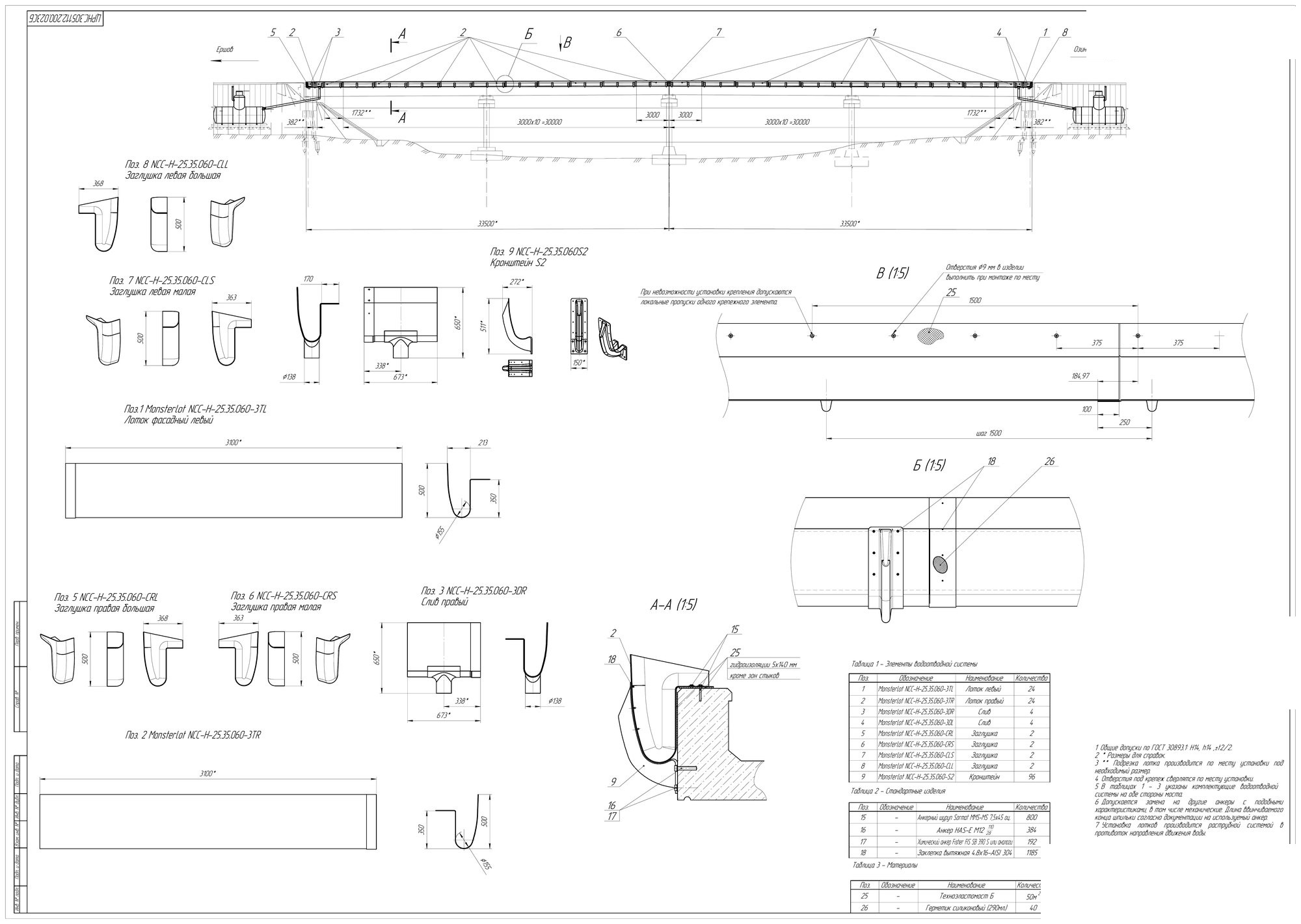

Открыть исходный чертёж сборочный чертёж завода

Что спрашивает расчёт

  • типоразмер лотка
  • длина трассы на ряд, м
  • точек слива на ряд
  • рядов: один или два

Что ещё понадобится инженеру

  • типоразмер лотка, принятый в проекте
  • длина трассы и число участков
  • число точек слива и переливов
  • тип основания: мост, насыпь, откос
  • способ крепления и шаг кронштейнов

Что вы получите сразу

  • число целых секций и длина подрезки по монтажному шагу чертежа
  • сливные секции, заглушки и кронштейны
  • спецификация с артикулами, количествами и итогом

Что назначает проект или инженер

  • повороты, тройники, приёмники, переливы и компенсаторы
  • уклоны, гидравлический расчёт и привязка к сооружению
  • раскладка трассы для остальных типоразмеров

Какую задачу решаем

Лоток покупается не поштучно, а трассой. Из каталога нужно собрать последовательность: регулярные секции, места слива, торцевые заглушки, узлы поворота и кронштейны того типоразмера, который принят в проекте.

Кому подходит

  • проектировщикам мостов и автомобильных дорог
  • подрядчикам по водоотведению
  • службам эксплуатации искусственных сооружений

Вопросы и ответы

Как из секций набирается длина трассы?

Первая секция даёт всю заводскую длину 3100 мм, каждая следующая заходит фланцевой зоной 120 мм в раструб предыдущей и добавляет 3000 мм. Поэтому трасса 3,1 м — это одна секция, а не две, а 47 м прямой трассы без сливов — 16 секций: пятнадцать целых и одна подрезанная. Пометровая раскладка считается для NCC-H-25.35.060, у которого монтажный шаг известен точно; для остальных типоразмеров величину нахлёста стыка задаёт проект.

Откуда берётся добор и нужна ли под него отдельная секция?

Добор — это остаток трассы после целых секций, и отдельной секции под него не требуется: крайняя секция подрезается по месту и уже посчитана в общем числе. На трассе 47 м добор равен 1,9 м. Если длина кратна монтажному шагу 3 м, подрезки нет вовсе. Рез ведут УШМ, зону реза закрывают смолой, рёбра жёсткости не режут, а фланцевое соединение не трогают — длину подрезанной секции согласуйте с монтажниками.

Сколько длины трассы занимает сливная секция?

553 мм: заводская длина сливной секции 673 мм, из которых 120 мм фланцевой зоны заходят в раструб соседней. Сливные секции стоят в створе трассы, поэтому сначала вычитается их суммарная длина, а остаток набирается прямыми секциями. Точек слива принимается до 40 на ряд; их число и расположение даёт гидравлический расчёт. Если одни только сливные секции длиннее заданной трассы, расчёт об этом предупредит.

Что меняет выбор двух рядов?

Удваивает всю спецификацию: два ряда — это две трассы по обе стороны сооружения, и каждая строка, и итоговая сумма умножаются на два. Длина трассы и число точек слива задаются на один ряд, а не на оба сразу. Трассу длиннее 2000 м раскладывает проект.

Сколько кронштейнов и заглушек попадёт в спецификацию?

Кронштейнов S2 — по два на каждую секцию ряда при шаге 1500 мм, заглушек — четыре на ряд: большая и малая на каждый конец. На трассе 47 м это 16 секций, то есть 32 кронштейна и 4 заглушки на ряд, а при двух рядах — 64 и 8. Сливные секции считаются отдельной строкой, по числу точек слива из исходных данных.

Какие узлы трассы расчёт не раскладывает?

Повороты, тройники, приёмники, переливы и компенсаторы: их места назначает проект, а не длина трассы. Уклон, гидравлический расчёт и привязку к сооружению расчёт тоже не подменяет — раскладка даётся для прямой трассы. Пришлите схему трассы с уклонами и точками слива — спецификацию соберёт инженер: инженерная заявка.

Задача сложнее

Сложная трасса с переменным уклоном, узлы над деформационными швами, нестандартное крепление или подбор по расходу воды — пришлите схему, спецификацию соберёт инженер.
