Подбор композитных перильных ограждений

Пултрузионные перила MONSTERPROFILE для мостов, набережных и площадок: не корродируют, не требуют окраски, не проводят ток.

Предварительная спецификация прямого участка

Геометрия — по сборочному чертежу завода, массы и цены — по прайс-листу НЦК
Композитное перильное ограждение MONSTERPROFILE 12.6
Секция ПО-3 по сборочному чертежу: исполнение 12,6 кг/п.м

Открыт пример расчёта: мостовое ограждение 12-6, трасса 100 м. Замените значения на свои — расчёт пересчитается. Результат предварительный: комплектность и схему подтверждает конструктор.

Назначение ограждения
Модель ограждения

Число в названии исполнения — это масса погонного метра, а не типоразмер: в прайс-листе НЦК от 01.01.2026 колонка так и называется «Масса, кг/п.м», и 12,6 с 14,8 стоят именно в ней.

Кроме прямого ограждения в ряду есть лестничный сход (16,9 кг/п.м) и лестничный сход с боковым креплением (17,25 кг/п.м) — продаются погонными метрами. Длину схода задают высота и уклон лестницы: пришлите их, и мы посчитаем.

Секции поставляются с установленными фитингами, анкеровка — не менее 4 анкеров на стойку, раскрытие деформационного шва на момент установки не более 50 мм. Высота ограждения 1100 мм, шаг стоек 1,5 м, стандартная панель 3 м, шаг заполнения 182 мм.

Модель
MONSTERPROFILE 12.6
Высота
1100 мм
Панелей по 3 м
33
Остаток трассы
1 м добор секциями из ряда 995…1650 мм или подрезка — набор подтверждает конструктор
Стоек при шаге 1,5 м
68
Анкеров, не менее
272 (4 на стойку)
Масса ограждения
1260 кг
Шаг заполнения
182 мм

Что важно знать

Состав секции
Заполнение — труба Ø32/26; стойки и поручень — профиль 58×88; нижняя и средняя перекладины — 40×40.
Что считает подбор
Число панелей и стоек — из шага стоек и длины панели. Раскладку по фактической трассе, узлы поворота, примыкания и крепление к сооружению назначает проект.
Масса
Масса ориентировочная: зависит от заполнения и наличия фитингов.
Шаг стоек
Шаг стоек 1,5 м — базовый. При меньшем шаге стоимость пересматривается.

Количество назначает проект

Подбор их не считает: число фитингов и крепежа зависит от узлов примыкания и способа крепления к сооружению. Секции при этом поставляются с уже установленными фитингами.

Лестничные сходы

Продаются погонными метрами. Длину схода задают высота и уклон лестницы.

Совместимые позиции трассы

Справочно: ставятся по проекту, в расчёт выше не входят.

Требования к секции

  • Длина секции до 4000 мм ± 6 мм
  • Высота секции до 1600 мм ± 2 мм
  • Разность диагоналей секции 12 мм
  • Прямолинейность профиля ± 1 мм на 1 м длины
  • Длина секции до 3000 мм − 5,0 мм, только в минус
  • Удерживающая способность 1,27 кН — сосредоточенная нагрузка по ГОСТ Р 52289-2004, приложенная в середине пролёта; выдержка под нагрузкой не менее 5 минут, падение нагрузки не более 3 %
  • Композитный анкер резьба 12–16 мм, длина 180–240 мм, гайка под ключ 25–35 мм, высота 35–45 мм

Монтажные подпятники и закладные детали изготавливаются из стали по ГОСТ 535-2005 и ГОСТ 6713-91 в зависимости от температурных параметров района; подпятники цинкуются.

Расчёт ведётся по шагу стоек 1,5 м и секции 3 м. При той же высоте 1100 мм выпускается и другое исполнение — шаг 1000–1050 мм, секция 3150 мм. Подберём нужное под ваш проект.

Перильные ограждения: объекты и модели

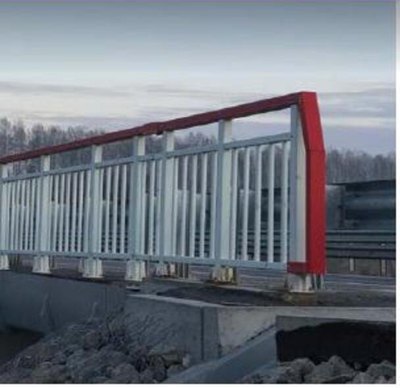

Перильное ограждение на мостовом сооружении
Перильное ограждение на мостовом сооружении · фотография объекта

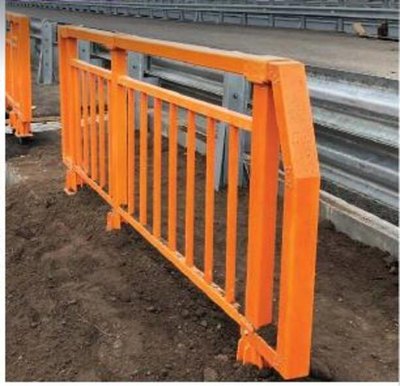

Секция перильного ограждения на объекте
Секция перильного ограждения на объекте · фотография объекта
Композитное перильное ограждение MONSTERPROFILE 12.6 на ровном фоне: поручень, средняя и нижняя перекладины, заполнение трубкой
MONSTERPROFILE 12.6 · изображение изделия
Композитное перильное ограждение MONSTERPROFILE 14.8 на ровном фоне: поручень, одна перекладина, заполнение трубкой
MONSTERPROFILE 14.8 · изображение изделия

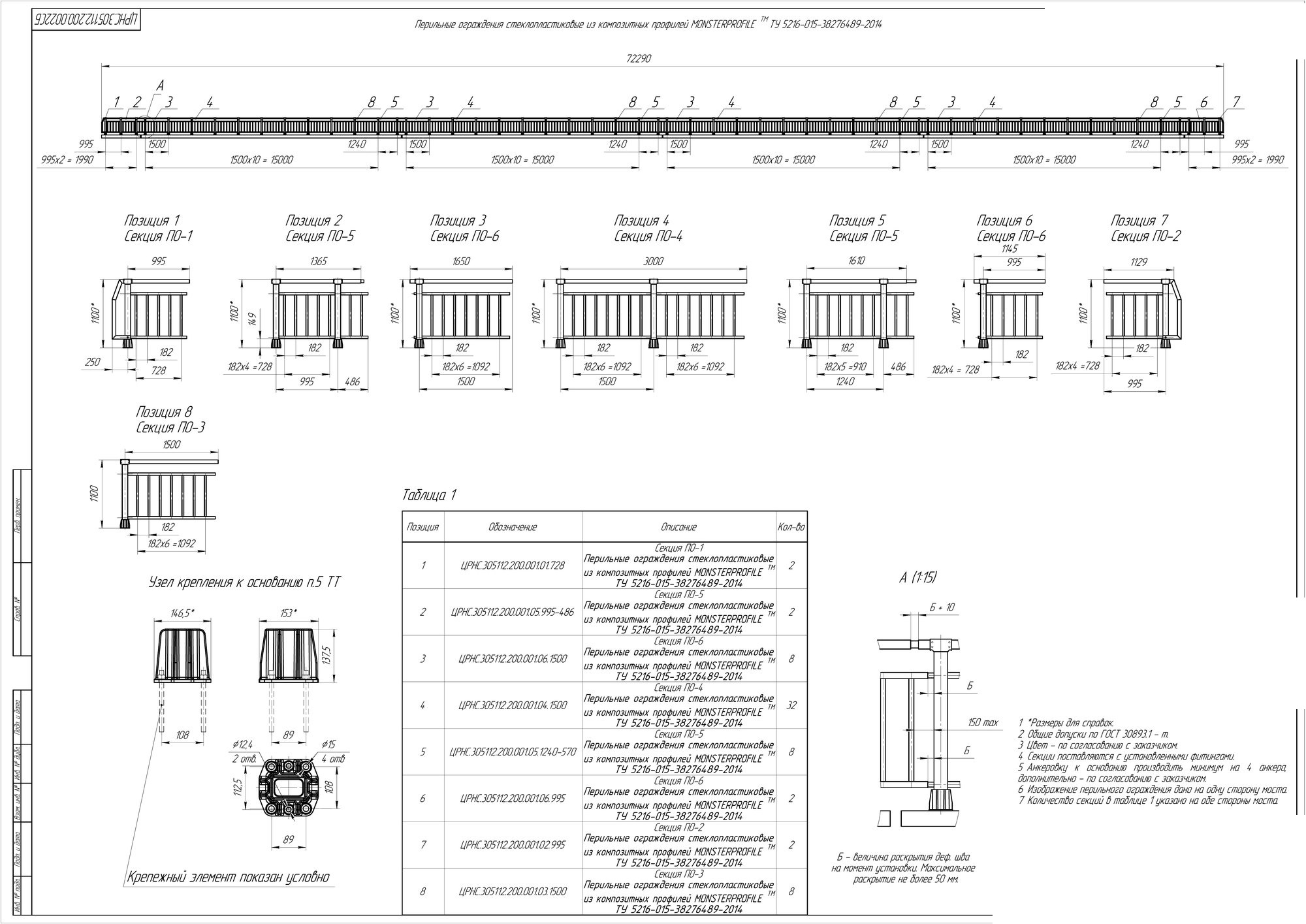

Состав секции ограждения

Состав секции с выносками и сечения применяемых профилей: прямоугольный 88×58, квадратный 40×40, труба Ø32
Состав секции и сечения профилей

Открыть исходный чертёж сборочный чертёж завода

Что спрашивает расчёт

  • модель ограждения
  • длина трассы, м

Что ещё понадобится инженеру

  • длина трассы ограждения
  • высота ограждения и число поручней
  • способ крепления: боковое или верхнее
  • число углов и примыканий
  • нужны ли лестничные сходы и снегозащитные экраны

Что вы получите сразу

  • число панелей и стоек по шагу из ТУ
  • минимальное число анкеров и масса ограждения
  • лестничные сходы и совместимые позиции трассы — справочно
  • предварительная стоимость по текущим ценам

Что назначает проект или инженер

  • раскладка по фактической трассе, узлы поворота и примыкания
  • число фитингов и крепежа — по узлам крепления к сооружению
  • длина лестничного схода — по высоте и уклону лестницы

Какую задачу решаем

Ограждение подбирается не штукой, а трассой: нужны длина, высота, число стоек, узлы поворота, способ крепления и доборные элементы — лестничные сходы, снегозащитные экраны, верхние и нижние фитинги.

Кому подходит

  • проектировщикам мостовых сооружений и благоустройства
  • подрядчикам по устройству ограждений
  • эксплуатирующим организациям при замене металлических перил

Вопросы и ответы

Какая длина трассы принимается в расчёт?

От 1,5 до 2000 м. Нижняя граница — это шаг стоек: участок короче одного пролёта ограждением не набирается. Трассу длиннее 2000 м раскладывает проект. Длина задаётся по оси ограждения, а в спецификацию уходит целое число погонных метров: ограждение и продаётся, и считается погонным метром.

Почему стоек получается на одну больше, чем пролётов?

Потому что стойка нужна на обоих концах участка, а неполный пролёт всё равно её требует: стоек всегда на одну больше, чем пролётов. На 45,7 м при шаге стоек 1,5 м это 32 стойки, а не 31. Панелей на той же трассе 16 — стандартная панель 3 м. Раскладка считается для прямого участка, а узлы поворота и примыкания ведёт конструктор.

Сколько анкеров нужно на участок?

Не менее четырёх на стойку — расчёт показывает именно этот минимум. На 45,7 м с 32 стойками выходит 128 анкеров. Тип анкера, глубину заделки и привязку к конструкции сооружения назначает проект: они зависят от материала и толщины основания. Над деформационным швом раскрытие в момент установки держат не более 50 мм.

Почему у дорожного ограждения не считаются секции и стойки?

Потому что шаг стоек известен точно только у варианта 1 — секция 1500 мм, семь вертикальных трубок с шагом 186,5 мм. У остальных дорожных исполнений шаг стоек задаёт рабочая документация, поэтому считаются длина и масса, а число секций ставит инженер. У мостового ограждения шаг стоек 1,5 м и панель 3 м, и раскладка считается всегда. Высота мостового ограждения 1100 мм, дорожных — 600, 1100 и 1600 мм.

Как считается масса участка?

Масса погонного метра умножается на длину трассы. У мостовых исполнений это 12,6, 14,8 и 17,8 кг/п.м, у дорожных — от 4,6 до 8,5 кг/п.м. На 45,7 м исполнения 12.6 выходит 576 кг. Массы ориентировочные: они зависят от заполнения и фитингов. Сами фитинги в погонный метр не входят и в расчёт не попадают — секции приходят с уже установленными фитингами.

Как посчитать участок с лестничным сходом?

Сход считается отдельной позицией и тоже погонными метрами, а его длину задают высота и уклон лестницы — таких полей у расчёта прямого участка нет. Посчитайте прямую часть по длине трассы, а высоту и уклон лестницы пришлите отдельно. Масса схода 16,9 кг/п.м, с боковым креплением — 17,25 кг/п.м. Смотровые ходы и снегозащитные экраны считаются так же, погонными метрами: инженерная заявка.

Задача сложнее

Кривая трасса, переменная высота, нестандартный узел крепления к сооружению или замена существующих металлических перил — такие случаи раскладывает конструктор.
