Подбор композитных перильных ограждений

Пултрузионные перила MONSTERPROFILE для мостов, набережных и площадок: не корродируют, не требуют окраски, не проводят ток.

Подбор открыт от позиции Композитное ограждение дворовых территорий и клумб MONSTERPROFILE, сплошной профиль, высота 0,6 м (арт. 202649). Она подставится в заявку.

Предварительная спецификация прямого участка

Геометрия — по сборочному чертежу завода, массы и цены — по прайс-листу НЦК

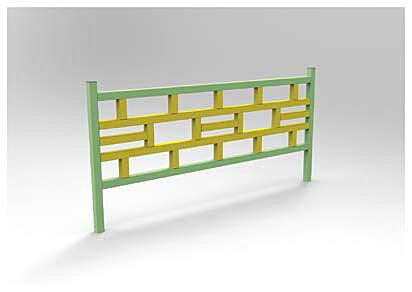

Композитное ограждение дворовых территорий и клумб MONSTERPROFILE, сплошной профиль, высота 0,6 м

Результат предварительный: комплектность и схему подтверждает конструктор.

Назначение ограждения
Модель ограждения

Для ограждения пешеходных дорог, тротуаров и дворовых территорий. Профили MONSTERPROFILE. Высота в подписи исполнения — высота ограждения, масса погонного метра стоит в расчёте ниже.

Заполните поля выше — расчёт появится здесь.

Перильные ограждения: объекты и модели

Перильное ограждение на мостовом сооружении
Перильное ограждение на мостовом сооружении · фотография объекта
Секция перильного ограждения на объекте
Секция перильного ограждения на объекте · фотография объекта
Композитное перильное ограждение MONSTERPROFILE 12.6 на ровном фоне: поручень, средняя и нижняя перекладины, заполнение трубкой
MONSTERPROFILE 12.6 · изображение изделия
Композитное перильное ограждение MONSTERPROFILE 14.8 на ровном фоне: поручень, одна перекладина, заполнение трубкой
MONSTERPROFILE 14.8 · изображение изделия

Состав секции ограждения

Состав секции с выносками и сечения применяемых профилей: прямоугольный 88×58, квадратный 40×40, труба Ø32
Состав секции и сечения профилей

Открыть исходный чертёж сборочный чертёж завода

Что спрашивает расчёт

  • модель ограждения
  • длина трассы, м

Что ещё понадобится инженеру

  • длина трассы ограждения
  • высота ограждения и число поручней
  • способ крепления: боковое или верхнее
  • число углов и примыканий
  • нужны ли лестничные сходы и снегозащитные экраны

Что вы получите сразу

  • число панелей и стоек по шагу из ТУ
  • минимальное число анкеров и масса ограждения
  • лестничные сходы и совместимые позиции трассы — справочно
  • предварительная стоимость по текущим ценам

Что назначает проект или инженер

  • раскладка по фактической трассе, узлы поворота и примыкания
  • число фитингов и крепежа — по узлам крепления к сооружению
  • длина лестничного схода — по высоте и уклону лестницы

Какую задачу решаем

Ограждение подбирается не штукой, а трассой: нужны длина, высота, число стоек, узлы поворота, способ крепления и доборные элементы — лестничные сходы, снегозащитные экраны, верхние и нижние фитинги.

Кому подходит

  • проектировщикам мостовых сооружений и благоустройства
  • подрядчикам по устройству ограждений
  • эксплуатирующим организациям при замене металлических перил

Вопросы и ответы

Какая длина трассы принимается в расчёт?

От 1,5 до 2000 м. Нижняя граница — это шаг стоек: участок короче одного пролёта ограждением не набирается. Трассу длиннее 2000 м раскладывает проект. Длина задаётся по оси ограждения, а в спецификацию уходит целое число погонных метров: ограждение и продаётся, и считается погонным метром.

Почему стоек получается на одну больше, чем пролётов?

Потому что стойка нужна на обоих концах участка, а неполный пролёт всё равно её требует: стоек всегда на одну больше, чем пролётов. На 45,7 м при шаге стоек 1,5 м это 32 стойки, а не 31. Панелей на той же трассе 16 — стандартная панель 3 м. Раскладка считается для прямого участка, а узлы поворота и примыкания ведёт конструктор.

Сколько анкеров нужно на участок?

Не менее четырёх на стойку — расчёт показывает именно этот минимум. На 45,7 м с 32 стойками выходит 128 анкеров. Тип анкера, глубину заделки и привязку к конструкции сооружения назначает проект: они зависят от материала и толщины основания. Над деформационным швом раскрытие в момент установки держат не более 50 мм.

Почему у дорожного ограждения не считаются секции и стойки?

Потому что шаг стоек известен точно только у варианта 1 — секция 1500 мм, семь вертикальных трубок с шагом 186,5 мм. У остальных дорожных исполнений шаг стоек задаёт рабочая документация, поэтому считаются длина и масса, а число секций ставит инженер. У мостового ограждения шаг стоек 1,5 м и панель 3 м, и раскладка считается всегда. Высота мостового ограждения 1100 мм, дорожных — 600, 1100 и 1600 мм.

Как считается масса участка?

Масса погонного метра умножается на длину трассы. У мостовых исполнений это 12,6, 14,8 и 17,8 кг/п.м, у дорожных — от 4,6 до 8,5 кг/п.м. На 45,7 м исполнения 12.6 выходит 576 кг. Массы ориентировочные: они зависят от заполнения и фитингов. Сами фитинги в погонный метр не входят и в расчёт не попадают — секции приходят с уже установленными фитингами.

Как посчитать участок с лестничным сходом?

Сход считается отдельной позицией и тоже погонными метрами, а его длину задают высота и уклон лестницы — таких полей у расчёта прямого участка нет. Посчитайте прямую часть по длине трассы, а высоту и уклон лестницы пришлите отдельно. Масса схода 16,9 кг/п.м, с боковым креплением — 17,25 кг/п.м. Смотровые ходы и снегозащитные экраны считаются так же, погонными метрами: инженерная заявка.

Задача сложнее

Кривая трасса, переменная высота, нестандартный узел крепления к сооружению или замена существующих металлических перил — такие случаи раскладывает конструктор.
